Белая полоска вдоль края листовки, подрезанный номер телефона на визитке и слишком близкий к сгибу текст появляются, когда макет построен точно по готовому размеру и не учитывает производственные допуски. Печатный лист нужно обрезать, сфальцевать или собрать, и каждая операция требует запаса пространства.
Чтобы изделие после обработки соответствовало макету, используют вылеты, безопасные поля и припуски. Термины обозначают разные области. Вылет продолжает фон за линию реза, безопасное поле удерживает важные элементы внутри, а припуск дает материал для обрезки, корешка, биговки, склейки или высечки.
Разберем эти понятия на практических примерах и составим понятный алгоритм проверки макета перед отправкой в типографию.
Обрезной и дообрезной формат
Сначала нужно различить два размера. Обрезной формат — это окончательный размер готового изделия. Например, стандартная визитка может иметь размер 90 × 50 мм. Именно такой ее получит заказчик после резки.
Дообрезной формат больше готового изделия на величину вылетов. Если для визитки 90 × 50 мм предусмотрены вылеты по 3 мм с каждой стороны, размер изображения вместе с ними составит 96 × 56 мм. К ширине добавляются левый и правый вылет, к высоте — верхний и нижний.
Линия обреза проходит по границе готового формата. Все, что находится за ней, будет удалено. Однако фон, фотография или цветная плашка, доходящие до края изделия, должны продолжаться дальше этой линии. Это продолжение и называют вылетом под обрез.
Что такое вылеты под обрез
Вылеты — это часть изображения за пределами готового формата. Она не предназначена для просмотра и после резки почти полностью исчезает. Ее задача — компенсировать допустимое смещение листа, печати и режущего инструмента.
Представим синюю листовку, макет которой заканчивается ровно на линии реза. Если нож пройдет на долю миллиметра снаружи изображения, вдоль края появится белая полоса незапечатанной бумаги. Если же синий фон продолжен за линию на несколько миллиметров, небольшое отклонение останется внутри цветной области, и край будет выглядеть аккуратно.
Вылеты нужны только у элементов «навылет» — то есть у фона, фотографий, иллюстраций и плашек, которые в готовом изделии касаются края. Белое поле специально растягивать не нужно, если оно действительно должно остаться белым. Текст, логотип и другие важные детали, наоборот, не выносят за линию реза.
Слова «вылет», «выпуск за обрез» и «bleed» обычно обозначают одно и то же. В англоязычных программах параметр может называться Bleed, а линия готового формата — Trim Box или Trim Size.
Почему резка не бывает математически точной
Полиграфическое оборудование работает с высокой точностью, но тираж состоит из физических листов. Бумага может немного смещаться при подаче, стопа — выравниваться с допуском, а отпечатанное изображение — иметь небольшое отклонение относительно края. При цифровой печати и офсете характер допусков различается, но полностью исключить их нельзя.

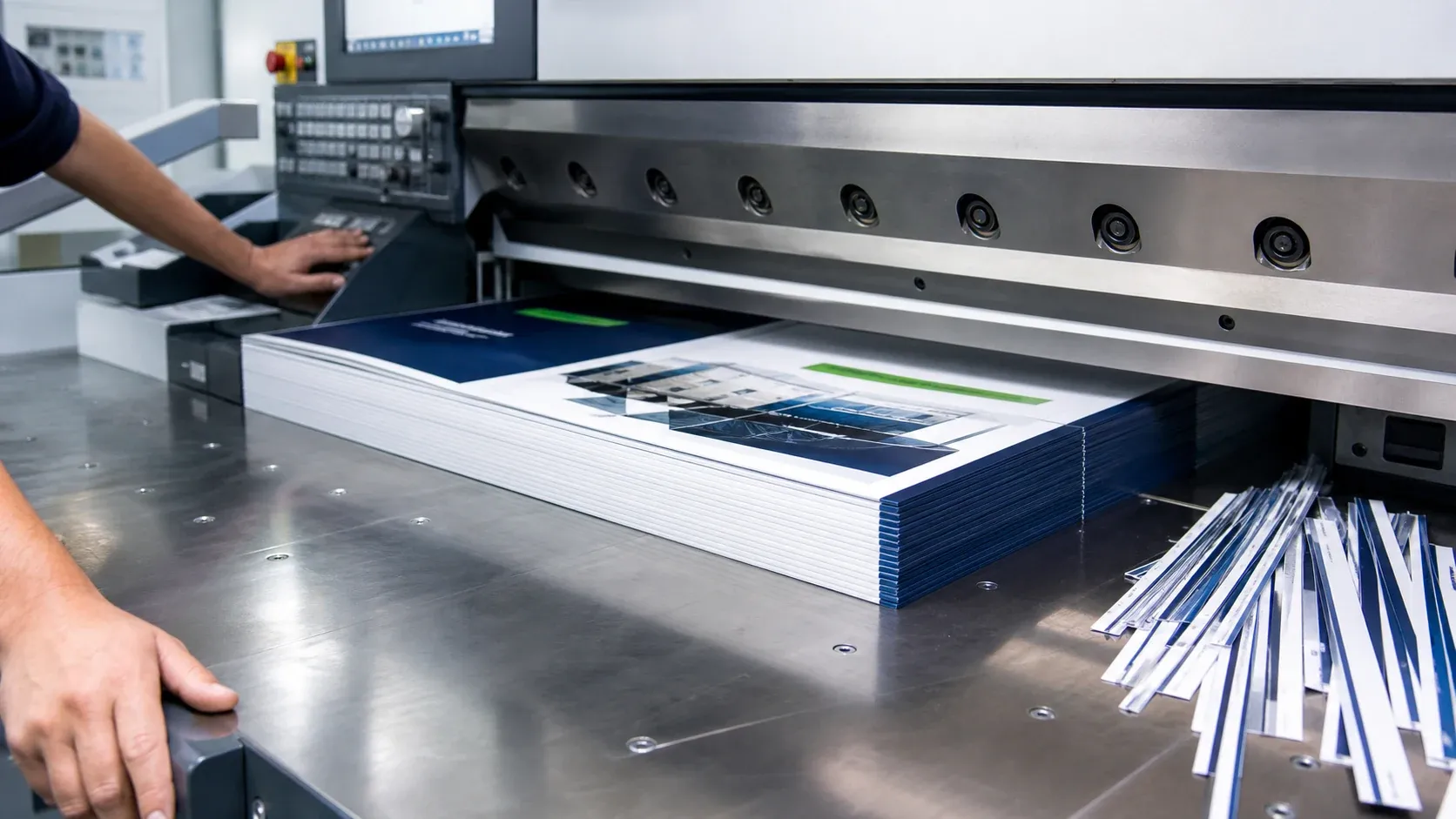

После печати листы часто режут стопой. Даже при хорошем оборудовании положение верхнего и нижнего листа может незначительно отличаться. В брошюрах добавляются фальцовка и подборка тетрадей, в упаковке — высечка и склейка, в изделиях на пружине — сверление или перфорация. Каждый следующий этап предъявляет собственные требования к запасам.
Вылет не исправляет произвольное смещение и не заменяет контроль производства. Он создает технологически правильную зону, в которой нормальный допуск не становится видимым дефектом.
Какой размер вылетов делать
Для многих листовых изделий типовым ориентиром служат 2–3 мм с каждой стороны. В макетах визиток, листовок, открыток и буклетов часто используют 3 мм. Но это не универсальное правило для любой продукции.
Размер зависит от:
- способа печати и оборудования;
- формата и плотности материала;
- вида резки или высечки;
- наличия фальцовки, биговки и склейки;
- конструкции упаковки;
- переплета и способа сборки издания;
- требований конкретного производства.
Для широкоформатной продукции, баннеров, текстиля, коробок, папок, книг и сложной высечки могут потребоваться другие значения. У упаковки запас определяется не только внешним контуром, но и клапанами, зонами клея, линиями биговки. У многостраничного издания учитываются корешок, подрезка блока и особенности переплета.
Поэтому сначала получите технические требования или шаблон, а затем начинайте финальную верстку. Добавить стандартные 3 мм в последний момент недостаточно, если конструкция изначально собрана неправильно.

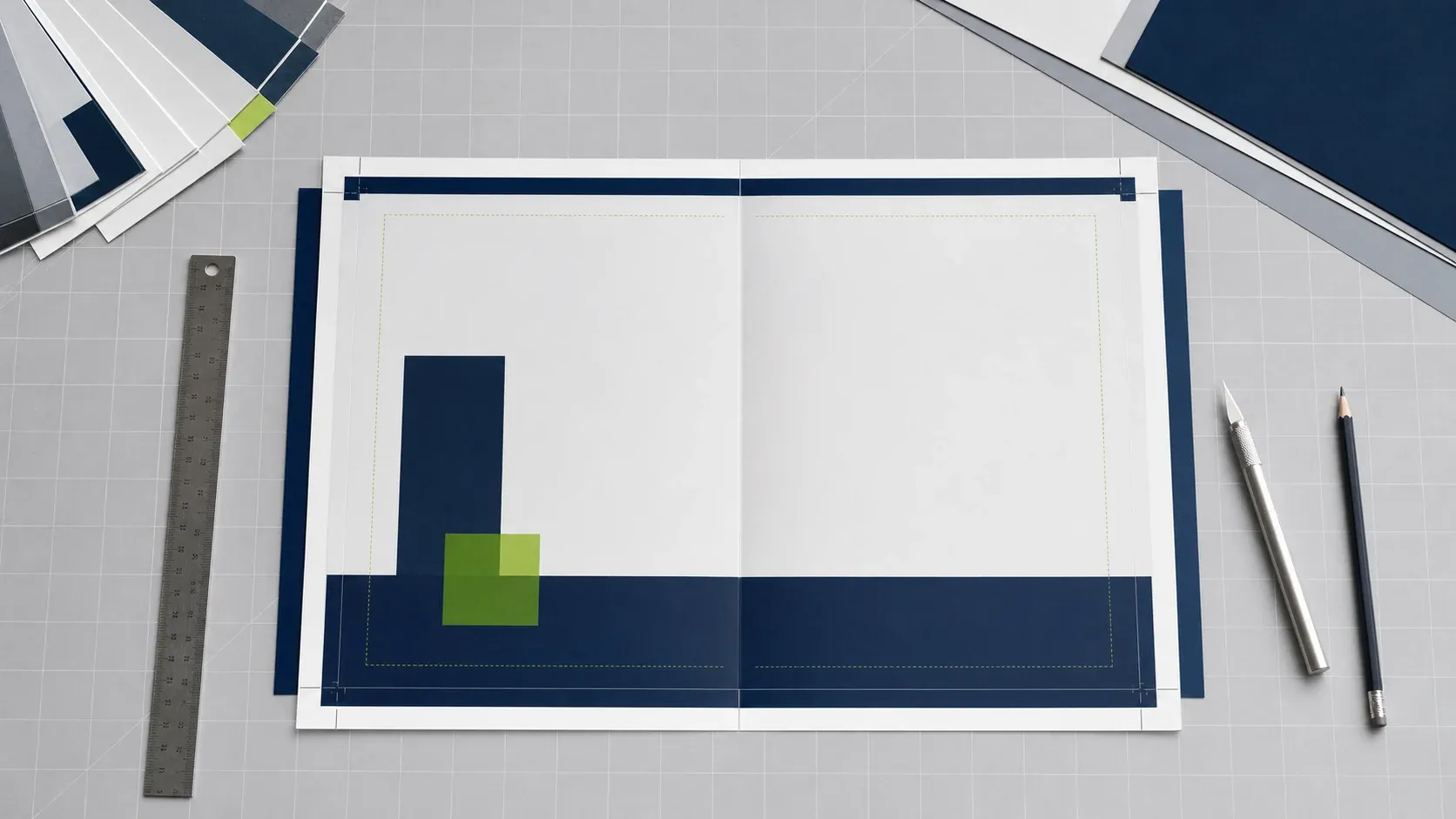

Что такое безопасное поле
Безопасное поле, или зона безопасности, расположено внутри линии обреза. В пределах этой зоны размещают текст, логотипы, QR-коды, контакты, тонкие рамки и другие элементы, потеря или смещение которых заметны.
Если вылет защищает внешний край от белой полосы, безопасное поле решает обратную задачу: не дает ножу подойти слишком близко к важной информации. Для простого листового изделия часто оставляют не менее 3–5 мм от линии реза, но конкретное значение зависит от формата и технологии. Чем меньше изделие и чем точнее композиция привязана к краю, тем заметнее будет даже небольшое отклонение.
Безопасное поле не обязательно должно быть пустым. В нем может продолжаться фон, фотография или декоративный узор. Ограничение относится к значимым объектам, которые нельзя случайно подрезать или визуально прижать к краю.
У книг, каталогов и брошюр внутренние поля обычно больше наружных. Текст возле корешка может уходить в изгиб и становиться неудобным для чтения. У изделий на пружине нужно оставить место под отверстия. У папок и коробок важные элементы отодвигают от биговок, высечки и зон склейки.
Что такое припуски в полиграфии
Припуск — более широкое понятие. Это дополнительная часть материала или изображения, необходимая для обработки изделия. Вылет можно назвать припуском на обрезку, но не каждый припуск является вылетом.
В зависимости от продукции предусматривают:
- припуск на обрезку по внешнему контуру;
- запас на заворот материала вокруг крышки или картона;
- корешковый припуск и компенсацию толщины блока;
- клапаны и зоны под склейку;
- расстояние до биговки или линии сгиба;
- технологическую область под захват оборудования;
- запас под высечку, сварку, прошивку или установку фурнитуры.
Например, у кашированной коробки изображение может продолжаться на клапан или заворот. У твердого переплета покровный материал выходит за края сторонок и загибается внутрь. У буклета линия сгиба требует свободной зоны, но эта зона не будет отрезана. Называть все перечисленное просто «вылетами» неверно: назначение и расчет у запасов разные.
Для изделий со сложной конструкцией типография предоставляет штамп, контур или шаблон. Самостоятельно двигать линии высечки, менять размеры клапанов и масштабировать такой файл нельзя без согласования.
Пример расчета размера макета
Возьмем листовку готового формата A6 — 105 × 148 мм. Типография требует вылет 3 мм со всех сторон.
Ширина файла с вылетами:
105 + 3 + 3 = 111 мм.
Высота файла с вылетами:
148 + 3 + 3 = 154 мм.
Таким образом, фон и изображения навылет должны покрывать область 111 × 154 мм, а линия обреза останется на формате 105 × 148 мм. Если безопасное поле составляет 5 мм, текст и логотип размещают не ближе 5 мм к каждой стороне готового формата. Рабочая безопасная область для значимых элементов будет меньше обрезного размера, но фон продолжится до внешней границы вылетов.
Для многостраничного документа не следует механически добавлять миллиметры к каждой полосе в графическом редакторе. Размер страницы остается равным готовому формату, а вылет задается отдельным параметром документа и включается при экспорте PDF.
Как настроить вылеты в программе верстки
Задавайте вылеты при создании документа: программа покажет направляющую за границей страницы, до которой нужно протянуть фон. В InDesign и Illustrator параметр называется Bleed; при экспорте PDF включают использование настроек документа. В растровом редакторе размер холста рассчитывают с учетом выпуска, а линию готового формата отмечают направляющими. Для многостраничной верстки лучше использовать профильную программу.
Почему нельзя просто увеличить готовый макет
Одна из самых распространенных ошибок — взять готовую визитку без вылетов и равномерно увеличить ее на несколько миллиметров. Вместе с фоном увеличатся логотип, шрифт и расстояния, а итоговый размер композиции изменится. После обрезки элементы могут оказаться ближе к краям, чем планировалось.
Другая попытка — добавить вокруг макета рамку подходящего цвета. На фотографии, градиенте или текстуре граница будет заметна. Правильный вылет является естественным продолжением изображения: фотографию кадрируют шире, узор продолжают, а фоновую плашку растягивают.
Если исходник уже обрезан и продолжить изображение невозможно, решение зависит от сюжета. Иногда допустимо немного увеличить только фотографию, дорисовать края с контролем качества или изменить композицию и ввести осознанную белую рамку. Выбор лучше согласовать до печати.
Особенности разных видов продукции
Визитки, листовки и открытки
Для простых прямоугольных изделий принцип самый понятный: фон выходит за линию реза, контакты и логотип находятся внутри безопасной зоны. Особое внимание уделяют рамкам. Даже геометрически ровная тонкая рамка может выглядеть неравномерной после минимального смещения реза. Чем она ближе к краю, тем сильнее заметен эффект.
Буклеты и лифлеты
Помимо внешних вылетов учитываются линии сгиба. Текст не ставят вплотную к фальцу, а панели проверяют с учетом способа сложения. У буклета «евро» заворачивающаяся внутрь полоса иногда делается немного уже остальных, чтобы изделие складывалось без замятия.
Каталоги, журналы и книги
В многостраничном издании фоновые элементы выпускают за верхний, нижний и наружный края. Требования к внутреннему краю зависят от способа передачи полос и сборки. Корешковое поле выбирают с учетом объема блока и типа переплета. У клеевого скрепления часть разворота визуально уходит в корешок, поэтому важные детали не ставят на границу полос.
Наклейки и фигурная высечка
В макете есть контур реза, вылет изображения за этот контур и безопасная зона внутри. Линия реза обычно передается отдельным векторным контуром с заданным именем или смесевым цветом — точные требования сообщает производство. Мелкие выступы, острые углы и слишком тонкие перемычки могут быть технологически нестабильными.

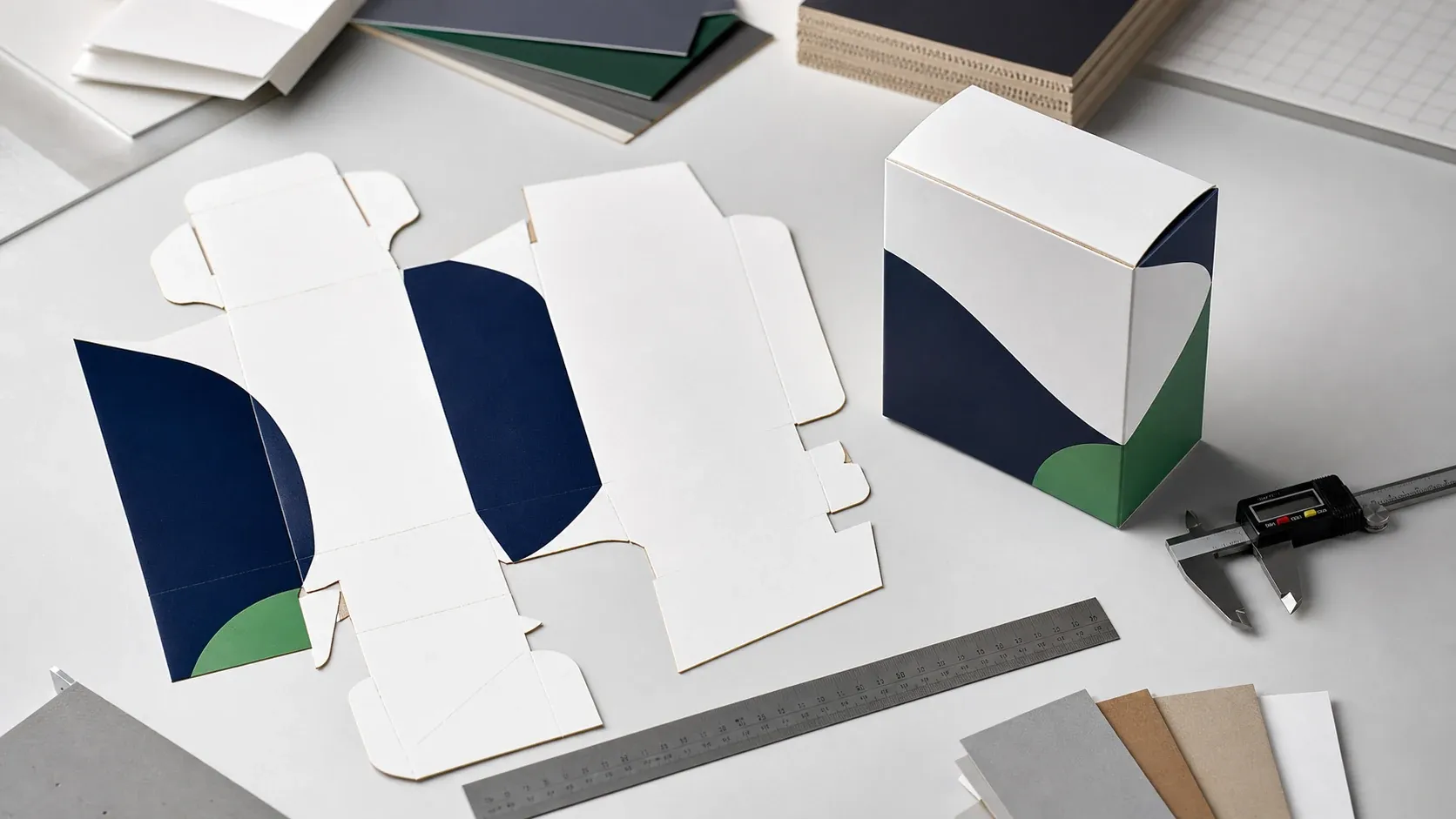

Коробки и упаковка
Развертка содержит линии реза, биговки, клапаны и зоны склейки. Дизайн проверяют и в плоскости, и на собранной модели: соседние панели должны правильно стыковаться, текст не должен попадать на ребро, а штрихкод — изгибаться или перекрываться клапаном. Работать следует только по актуальному штампу нужного размера.
Типичные ошибки в макетах
Фон заканчивается на линии обреза. Любое допустимое отклонение открывает белый край бумаги.
Вылет сделан белой рамкой. Рамка не продолжает изображение и становится видна после смещения реза.
Текст вынесен в область вылета. Эта часть предназначена для удаления, поэтому важная информация будет подрезана.
Все элементы слишком близко к краю. Даже если нож их не заденет, композиция выглядит тесной и неаккуратной.
Метки реза поставлены вручную. Они могут попасть в готовый формат или конфликтовать со служебными областями PDF.
Страницы переданы разворотами без запроса типографии. Для автоматического спуска полос обычно нужны отдельные страницы в правильном порядке.
Шаблон упаковки масштабирован вместе с дизайном. Изменение геометрии делает штамп непригодным для производства.
Одинаковый запас применен ко всем операциям. Три миллиметра вылета не решают требования к корешку, пружине, клапану или биговке.
Как проверить PDF перед отправкой
Сначала убедитесь, что размер страницы соответствует готовому изделию, а область Bleed действительно присутствует в PDF. В профессиональном просмотрщике можно включить отображение TrimBox и BleedBox. Фоновые элементы должны доходить до внешней границы вылета, а значимая информация — оставаться внутри безопасной зоны.
Затем проверьте:
- правильность количества и порядка страниц;
- отсутствие пустых или случайно задублированных полос;
- положение текста относительно реза, сгибов и корешка;
- наличие нужных контуров высечки и отсутствие лишних служебных линий;
- корректное внедрение шрифтов;
- достаточное разрешение растровых изображений;
- цветовую модель и профиль по требованиям типографии;
- отсутствие комментариев, форм, невидимых объектов и случайных направляющих;
- соответствие имени и версии файла согласованному заказу.
Полезно просмотреть PDF в масштабе, близком к реальному, а не только на весь экран. Мелкий текст, тонкие линии и расстояния до края так оцениваются точнее. Для сложного изделия дополнительно распечатайте черновой макет в масштабе 1:1, вырежьте и соберите его: этот тест не подтверждает цвет, но хорошо выявляет ошибки конструкции.
Чек-лист правильного макета
- Готовый формат изделия известен и согласован.
- Вылеты заданы отдельной областью, а не получены увеличением всего дизайна.
- Фон, фотографии и плашки навылет продолжены за линию реза.
- Текст, логотипы, QR-коды и контакты находятся внутри безопасного поля.
- Учтены сгибы, корешок, пружина, клапаны и зоны склейки.
- Используется актуальный шаблон или штамп производства.
- Метки реза добавлены только по требованиям типографии.
- PDF содержит корректные TrimBox и BleedBox.
- Страницы переданы в нужном виде и порядке.
- Финальный файл проверен после экспорта.
Что делать, если макет уже готов без вылетов
Не отправляйте его в печать с надеждой, что резка пройдет идеально. Сначала оцените исходники. Если фон однотонный, его легко продолжить. Фотографию можно расширить за счет исходного кадра или аккуратно изменить масштаб. Для сложной иллюстрации потребуется дорисовка либо корректировка композиции.
Если важные элементы стоят близко к краю, их нужно переместить внутрь. Простое увеличение холста решает только внешнюю часть задачи и не создает безопасное поле. В многостраничном документе правки лучше внести в исходной программе, а затем заново экспортировать весь PDF с едиными настройками.
Специалисты издательского дома «Меркурий» могут проверить файл до запуска, указать на критичные места и предложить способ доработки. Это особенно важно для каталогов, книг, наклеек и упаковки, где кроме обрезки есть дополнительные операции. Выбрать нужный вид продукции можно в разделе «Услуги полиграфии», а отправить макет на проверку — через страницу контактов.
Правильные вылеты и поля почти незаметны в готовом изделии — и именно в этом их смысл. Они не являются декоративным приемом, но дают дизайну пережить реальное производство: резку, сгиб, сборку и переплет. Чем раньше технические зоны появляются в документе, тем меньше компромиссов потребуется перед печатью и тем точнее готовый тираж будет соответствовать макету.
